Installer un interrupteur va-et-vient facilite la gestion de l’éclairage dans une habitation, permettant de commander une même lampe depuis deux emplacements différents. Ce dispositif est particulièrement prisé dans les escaliers, corridors ou pièces à entrées multiples. Pourtant, l’installation électrique d’un va-et-vient peut sembler complexe, notamment à cause des branchements électriques spécifiques nécessaires. Bien comprendre le câblage va-et-vient, les notions de phase et neutre, ainsi que respecter les normes électriques en vigueur est indispensable pour garantir une sécurité électrique optimale et éviter les erreurs lors du montage.
Dans ce guide, nous passerons en revue les étapes essentielles pour réussir une installation électrique de va-et-vient sans erreur, du matériel obligatoire aux astuces de dépannage électrique en cas de problème. Ce type d’installation, très répandu en 2025, allie simplicité d’usage et exigences techniques qui, bien maîtrisées, offrent une solution durable et fiable pour vos besoins en éclairage. Préparez vos outils d’électricité et suivez nos conseils détaillés.
Comprendre le fonctionnement de l’interrupteur va-et-vient pour un câblage précis
L’interrupteur va-et-vient est un système ingénieux qui repose sur la connexion de deux interrupteurs pilotant un même point lumineux. Ce montage électrique est particulièrement utile pour commander une lumière depuis deux endroits différents, comme un palier d’escalier ou une chambre avec deux accès. Le secret de son fonctionnement réside dans l’utilisation de deux fils appelés navettes qui relient les deux interrupteurs.
Concrètement, le premier interrupteur reçoit le fil d’alimentation électrique, appelé phase, et est liée aux deux navettes. Ces dernières transmettent le courant électrique au second interrupteur, qui lui contrôle l’allumage ou l’extinction de la lampe via un fil appelé retour lampe. Le circuit est complété par le fil neutre qui revient directement au tableau électrique, assurant le bon fonctionnement du dispositif. N’oubliez jamais d’intégrer le fil de terre au luminaire pour respecter la sécurité électrique.
Une bonne compréhension de cette circulation électrique vous permettra d’aborder sereinement l’installation et d’éviter des erreurs fréquentes telles que l’inversion des navettes ou un mauvais raccordement de la phase. Cela contribue également à un dépannage électrique plus rapide si un problème survient. En résumé, le câblage va-et-vient est un jeu d’équilibre entre certains fils avec des rôles bien définis, qu’il faut respecter à la lettre pour garantir une installation sûre et fiable.
Les étapes incontournables pour réussir l’installation électrique de votre interrupteur va-et-vient
Avant de vous lancer dans le montage, équipez-vous des bons outils d’électricité et du matériel adapté : 2 interrupteurs va-et-vient (modèle Celiane Soft 10A est un choix courant), 2 boîtes d’encastrement profondes, fil électrique section 1,5mm², pince coupante, pince à dénuder et tournevis plat. Respectez également impérativement la norme électrique en vigueur en coupant le disjoncteur général avant toute intervention, afin d’assurer une sécurité électrique maximale.
La première étape consiste à câbler le premier interrupteur en raccordant le fil de phase à la borne L. Les deux fils navettes sont branchés aux bornes 1 et 2. Rangez soigneusement les fils dans la boîte d’encastrement, puis fixez et montez l’interrupteur avant de poser la plaque de finition. Cette finition, au choix, protège et donne un aspect esthétique à votre installation.
Pour le second interrupteur, répétez le processus avec une subtilité : les fils navettes viennent se connecter également aux bornes 1 et 2, mais la borne L de cet interrupteur est reliée au retour lampe, c’est-à-dire directement à l’ampoule. Cette distribution permet de commander l’éclairage depuis deux points distincts.
Un point souvent négligé est le câblage du fil de neutre qui doit impérativement passer par le luminaire et rejoindre le tableau électrique pour assurer une boucle complète du circuit et éviter tout dysfonctionnement. Par ailleurs, connecter le fil de terre est non seulement une obligation normée, mais aussi une garantie supplémentaire de sécurité électrique pour l’ensemble de l’installation.
Lors de ce montage, prenez votre temps, vérifiez bien les couleurs des fils et leurs connexions selon les normes électriques françaises. Il est utile de disposer d’un multimètre pour vérifier la bonne continuité du circuit avant de remettre le courant. En suivant ces étapes avec rigueur, votre installation électrique sera fonctionnelle, esthétique et sécurisée.
Matériel, outils d’électricité, et normes électriques : le trio pour une installation sans faille
Pour une installation électrique réussie, disposer des bons outils d’électricité est essentiel. Voici une liste détaillée du matériel nécessaire pour un branchement va-et-vient efficace :

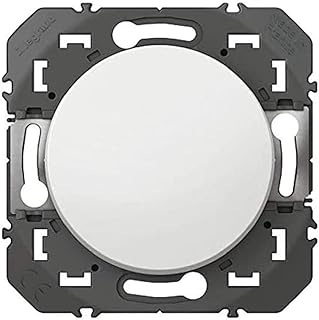

- Deux interrupteurs va-et-vient (par exemple, la gamme Celiane Soft 10A pour une bonne capacité électrique)
- Deux boîtes d’encastrement d’une profondeur d’au moins 40mm pour loger confortablement l’interrupteur
- Des fils électriques de section 1,5mm² adaptés aux circuits domestiques d’éclairage
- Une pince coupante pour couper proprement les câbles
- Une pince à dénuder pour enlever l’isolant sans abîmer le fil conducteur
- Un tournevis plat adapté aux vis des interrupteurs
Ces outils facilitent grandement les branchements électriques et évitent les erreurs souvent liées à une mauvaise manipulation. En 2025, la sécurité électrique est renforcée par des normes strictes qu’il convient de respecter pour limiter les risques d’électrocution ou d’incendie. Le choix de matériels homologués et l’application rigoureuse des procédures sont des gages de durabilité.
En outre, les normes électriques imposent notamment le respect des codes couleurs : fil rouge ou marron pour la phase, fil bleu pour le neutre, et vert/jaune pour la terre. Ces standards facilitent le dépannage électrique et la compréhension des installations pour tout électricien.
Vous pouvez trouver des ressources en ligne ou des guides pratiques détaillant ces normes pour parfaire vos connaissances. Par exemple, une fiche pratique sur les schémas électriques va-et-vient explique précisément chaque étape du câblage. Un bon éclairage de vos travaux, qu’il s’agisse d’une rénovation ou d’une installation neuve, commencera toujours par une bonne maîtrise du matériel, des outils et des normes associées.
Schéma électrique et dépannage : savoir vérifier et corriger votre installation va-et-vient
La mise en place d’un câblage va-et-vient repose sur un schéma électrique précis, qui doit être respecté scrupuleusement pour assurer le bon fonctionnement. Comprendre ce schéma vous permettra de vérifier votre installation et d’effectuer un dépannage électrique efficace en cas de problème.
Le schéma se compose de deux interrupteurs disposant chacun de trois bornes : une borne commune (L) et deux bornes pour les navettes, numérotées 1 et 2. Le fil de phase entre dans le premier interrupteur sur la borne L. Les deux navettes relient les bornes 1 et 2 de chaque interrupteur, permettant de basculer l’état ON/OFF de la lumière alternativement entre les deux points de commande. Le retour lampe au second interrupteur vient de la borne L de celui-ci vers l’ampoule.
Pour diagnostiquer un dysfonctionnement, comme une lampe qui ne s’allume pas ou ne s’éteint pas correctement, il faut :
- Vérifier que l’alimentation est bien coupée pour assurer la sécurité électrique.
- Contrôler la continuité des fils navettes avec un multimètre, afin de détecter un fil coupé ou mal connecté.
- Confirmer que le fil de phase est bien raccordé sur la borne L du premier interrupteur.
- Inspecter la connexion du retour lampe au second interrupteur sur la borne L.
- S’assurer que le fil neutre est bien branché au niveau de la lampe, garantissant le retour du courant.
Prendre le temps de dessiner le schéma électrique de votre va-et-vient vous aide à visualiser l’ensemble du circuit. Ce gain de clarté réduit les risques d’erreur et facilite la détection rapide des soucis. De nombreux tutoriels en ligne proposent des exemples de schémas clairs et didactiques, adaptés à tous les niveaux, permettant d’apprendre en situation concrète.
Grâce à ces bonnes pratiques, vous serez à même d’assurer durablement le bon fonctionnement de vos branchements électriques va-et-vient et d’intervenir en toute autonomie si un dépannage électrique est nécessaire.
Simulateur d’installation d’un interrupteur va-et-vient
Découvrez comment brancher correctement un interrupteur va-et-vient pour commander une lampe depuis deux points différents. Utilisez ce simulateur pour visualiser et valider vos branchements en temps réel !
Choix des éléments du circuit :
Schéma et branchements :
Instructions et validation :
Les différents types d’interrupteurs et alternatives modernes pour un va-et-vient évolutif
Si le modèle classique d’interrupteur va-et-vient reste très répandu, des alternatives et accessoires permettent d’adapter votre installation électrique selon les besoins spécifiques. Par exemple, vous pouvez opter pour un interrupteur double allumage qui gère deux circuits lumineux distincts depuis un même point. Idéal pour les pièces équipées de plusieurs sources d’éclairage, il vous offre une plus grande flexibilité sans multiplier les interrupteurs.
Pour des installations plus complexes, qui nécessitent plus de deux points de commande, le télérupteur est souvent privilégié. Ce dispositif permet de piloter un circuit depuis plusieurs interrupteurs, souvent utilisés dans les bâtiments à grande circulation ou espaces publics. Son installation est un peu plus avancée mais reste accessible avec un bon schéma électrique.
Les interrupteurs sans fil, basés sur la technologie radio, sont une autre nouveauté appréciée. Ils simplifient considérablement le câblage va-et-vient et sont particulièrement adaptés aux rénovations où tirer des fils serait compliqué. Ces modèles connectés permettent même d’intégrer la gestion de l’éclairage à un système domotique pour un confort accru en 2025.
Enfin, pour des environnements spécifiques comme l’extérieur ou les zones humides, des interrupteurs va-et-vient étanches, tels que le modèle Plexo, combinent robustesse et esthétique. Leur design contemporain en plusieurs finitions permet une installation sécurisée et élégante.
| Type d’interrupteur | Usage principal | Avantages | Inconvénients |
|---|---|---|---|
| Interrupteur va-et-vient classique | Commande éclairage depuis 2 points | Simple, économique, fiable | Limitée à 2 points de commande |
| Interrupteur double allumage | Commande 2 circuits depuis 1 point | Gain de place, polyvalent | Installation légèrement plus complexe |
| Télérupteur | Commande éclairage depuis plusieurs points | Flexibilité multiple points de commande | Nécessite un montage électrique spécifique |
| Interrupteur sans fil | Commande sans câblage physique | Installation facile, domotique intégrée | Besoins de batteries, portée limitée |
| Interrupteur va-et-vient étanche (Plexo) | Utilisation en extérieur ou milieu humide | Robuste, esthétique, sécurisé | Coût plus élevé |
Comment savoir si un va-et-vient est mal câblé ?
Un va-et-vient mal câblé provoque souvent un dysfonctionnement : la lumière peut rester allumée en permanence, ne pas s’éteindre depuis un interrupteur, ou ne pas s’allumer du tout. Utilisez un multimètre pour contrôler la continuité des fils navettes et vérifiez les branchements de la phase et du retour lampe.
Peut-on installer un va-et-vient soi-même sans être électricien ?
Oui, une personne avec des connaissances de base en électricité peut réaliser l’installation en suivant un guide précis, en respectant les normes électriques et en travaillant sur un circuit hors tension pour garantir la sécurité électrique.
Quelles sont les précautions de sécurité électrique indispensables ?
Toujours couper le courant au disjoncteur général avant toute intervention, utiliser des outils isolés, respecter la couleur des fils, et connecter le fil de terre. En cas de doute, faire appel à un professionnel.
Quelle différence entre phase et neutre ?
La phase apporte le courant électrique vers l’appareil, et le neutre assure le retour au tableau électrique. Leur correcte identification est essentielle pour un câblage va-et-vient fonctionnel et en sécurité.
Quand utiliser un télérupteur ?
Le télérupteur est recommandé quand vous souhaitez commander un circuit d’éclairage depuis plus de deux points, ce qui n’est pas possible avec un interrupteur va-et-vient classique.
