Vous branchez une enceinte sur un ampli, vous montez le volume, et au lieu du son attendu, vous obtenez un grésillement, une distorsion, ou pire, rien du tout. Le couperet tombe souvent sur une incompréhension : l'impédance. Mais concrètement, c'est quoi ce truc qui fait flipper les débutants et qui obsède les ingénieurs ?
L'impédance, notée Z, est l'opposition totale qu'un circuit oppose au passage d'un courant alternatif. Contrairement à la simple résistance électrique, qui ne s'applique qu'en courant continu, l'impédance prend en compte les effets de la fréquence, de la capacité et de l'inductance. En gros, c'est la résistance version 2.0, taillée pour le monde de l'alternatif.
Dans cet article, je vais vous expliquer ce que signifie vraiment ce terme, comment le calculer, et surtout pourquoi il est crucial en électronique, en audio, et même dans des applications plus terre-à-terre comme le choix d'un transformateur 230V 24V. J'ai passé des années à dépanner des circuits et à concevoir des systèmes audio, et croyez-moi, maîtriser l'impédance vous évitera des heures de frustration.
Points clés à retenir
- L'impédance est l'extension de la résistance en courant alternatif, intégrant la réactance.
- Elle dépend de la fréquence du signal, ce qui la rend dynamique et complexe.
- La loi d'Ohm s'applique aussi en alternatif, mais avec l'impédance (Z) à la place de la résistance (R).
- En audio, une mauvaise correspondance d'impédance peut endommager vos équipements.
- La réactance capacitive et inductive sont les deux composantes qui font varier l'impédance.
- Un circuit RLC (résistance, inductance, condensateur) est le modèle de base pour l'analyser.
Qu'est-ce que l'impédance ?
L'impédance, c'est la résistance d'un circuit, mais en version alternatif. En courant continu, vous avez la loi d'Ohm : U = R × I. Simple. Mais dès que le courant devient alternatif, tout se complique. Pourquoi ? Parce que les composants comme les bobines (inductances) et les condensateurs réagissent différemment selon la fréquence du signal.
Imaginez une autoroute. En courant continu, c'est une ligne droite : les électrons passent sans embûche. En alternatif, c'est comme si la route était parsemée de dos d'âne et de virages serrés, et que leur nombre changeait à chaque seconde. L'impédance, c'est la mesure de cette difficulté globale à franchir le parcours.
La différence fondamentale avec la résistance
La résistance électrique (R) est une valeur fixe, indépendante de la fréquence. Une résistance de 100 ohms en continu vaut 100 ohms en alternatif (jusqu'à des fréquences très élevées). L'impédance (Z), elle, est un nombre complexe qui inclut la résistance ET la réactance. La réactance, c'est la partie qui varie avec la fréquence.
J'ai fait l'erreur, au début, de traiter l'impédance comme une simple résistance. Résultat : un filtre audio qui ne fonctionnait pas du tout. J'avais calculé la résistance du circuit, mais j'avais oublié que la bobine du haut-parleur ajoutait une réactance inductive qui changeait tout à 1 kHz. Leçon apprise à la dure.
La loi d'Ohm en alternatif
La loi d'Ohm s'applique toujours, mais avec Z : U = Z × I. Cependant, comme Z est un nombre complexe, la tension et le courant ne sont plus forcément en phase. Le déphasage (noté φ) est une conséquence directe de la réactance. Plus le circuit est inductif ou capacitif, plus le déphasage est grand.
Un exemple concret : sur un circuit purement résistif (comme une lampe à incandescence), le courant et la tension sont en phase. Sur un circuit inductif (un moteur), le courant est en retard sur la tension. Sur un circuit capacitif (un condensateur), le courant est en avance. C'est ce déphasage qui fait que l'impédance est un concept plus riche que la simple résistance.

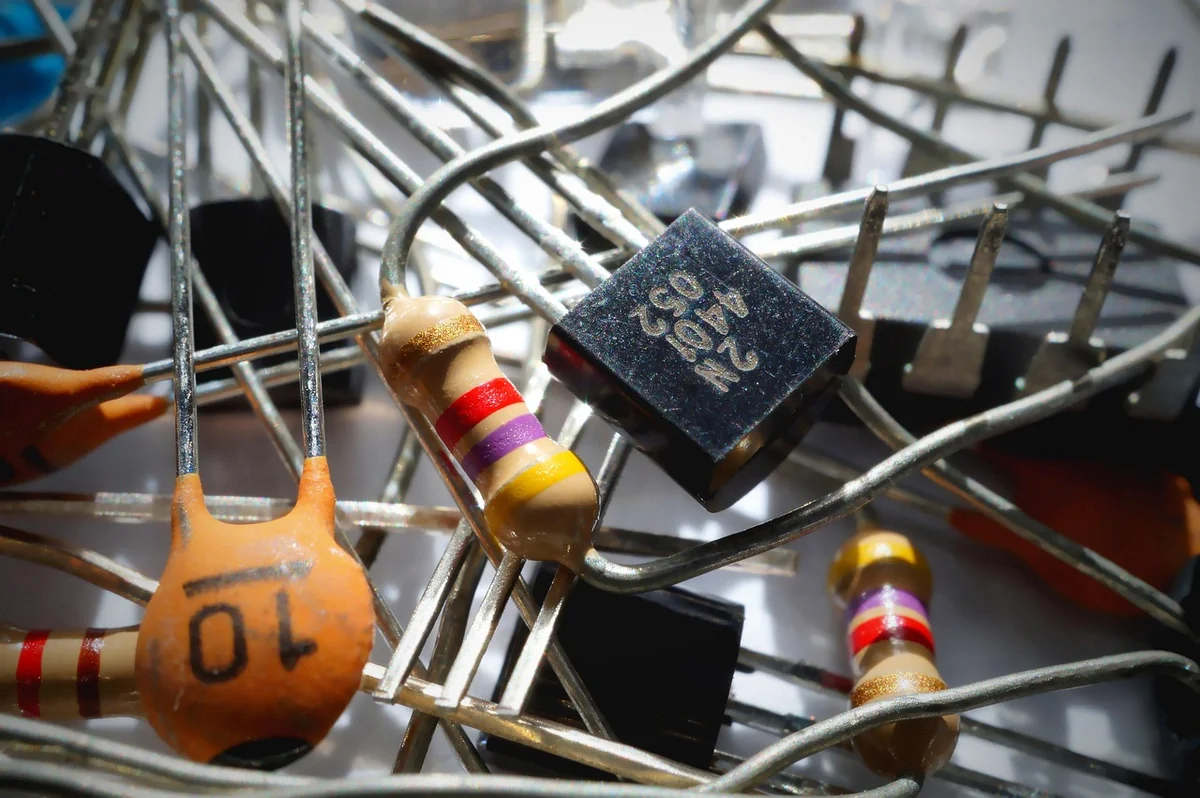

Les composantes de l'impédance
L'impédance se décompose en deux parties : la résistance (partie réelle) et la réactance (partie imaginaire). La réactance elle-même se divise en réactance inductive et réactance capacitive.
Pour comprendre, imaginez un ressort. La résistance, c'est le frottement de l'air autour du ressort. La réactance inductive, c'est l'inertie du ressort qui résiste au mouvement. La réactance capacitive, c'est la raideur du ressort qui s'oppose à la compression. Le tout combiné donne l'impédance totale.
| Composant | Symbole | Formule de la réactance | Comportement avec la fréquence |
|---|---|---|---|
| Résistance | R | R (constante) | Indépendant |
| Inductance | L | XL = 2πfL | Augmente avec f |
| Condensateur | C | XC = 1 / (2πfC) | Diminue avec f |
La réactance inductive
Une bobine (ou inductance) s'oppose aux variations de courant. Plus la fréquence est élevée, plus elle oppose de résistance au passage du courant. C'est pour ça qu'on utilise des selfs dans les filtres passe-bas : elles laissent passer les basses fréquences et bloquent les hautes.
La formule est simple : XL = 2πfL. Si vous doublez la fréquence, la réactance double. Pour une bobine de 10 mH à 50 Hz, XL ≈ 3,14 Ω. À 1 kHz, ça monte à 62,8 Ω. D'où l'importance de l'analyse fréquentielle pour dimensionner vos circuits.
La réactance capacitive
Un condensateur, c'est l'inverse : il s'oppose aux variations de tension. Plus la fréquence est élevée, plus il laisse passer le courant. XC = 1 / (2πfC). À 50 Hz, un condensateur de 100 µF a une réactance d'environ 31,8 Ω. À 10 kHz, elle tombe à 0,16 Ω.
J'ai eu un problème avec un circuit d'alimentation où le condensateur de filtrage était mal choisi. À 50 Hz, il fonctionnait bien. Mais dès que j'ai branché un convertisseur qui générait des harmoniques à 500 Hz, la réactance a chuté, et le condensateur a surchauffé. Un classique.
Comment calculer l'impédance ?
Le calcul de l'impédance d'un circuit se fait en combinant les résistances et les réactances. Mais attention : on ne les additionne pas simplement. Il faut utiliser les nombres complexes ou, plus simplement, le théorème de Pythagore pour les circuits série.
Pour un circuit RLC série (résistance R, inductance L, condensateur C en série), l'impédance totale Z se calcule ainsi :
Z = √(R² + (XL - XC)²)
Et le déphasage φ = arctan((XL - XC) / R)
Un exemple concret : prenons R = 100 Ω, L = 0,1 H, C = 10 µF, à une fréquence de 50 Hz.
- XL = 2 × π × 50 × 0,1 ≈ 31,4 Ω
- XC = 1 / (2 × π × 50 × 10 × 10⁻⁶) ≈ 318,3 Ω
- XL - XC = -286,9 Ω (le circuit est capacitif)
- Z = √(100² + (-286,9)²) ≈ 304,4 Ω
- φ = arctan(-286,9 / 100) ≈ -70,8° (le courant est en avance sur la tension)
Cette formule est la base de tout calcul d'impédance. Si vous concevez un filtre, un circuit d'adaptation ou même un simple diviseur de tension en alternatif, vous devez passer par là.
Cas particulier : le circuit parallèle
En parallèle, le calcul est plus complexe car il faut additionner les inverses des impédances. La formule générale est :
1 / Ztotal = 1 / Z1 + 1 / Z2 + ...
Mais comme chaque Z est un nombre complexe, on utilise souvent les admittances (Y = 1/Z). En pratique, pour un circuit parallèle simple avec une résistance et un condensateur, on peut utiliser la formule :
Z = (R × XC) / √(R² + XC²)
À ne pas confondre avec le calcul série ! J'ai vu des techniciens expérimentés se planter là-dessus.
L'impédance dans la vie réelle
L'impédance n'est pas qu'un concept théorique. Elle est partout : dans vos enceintes, vos câbles, vos alimentations, et même dans votre installation électrique domestique.
En audio : le casse-tête des enceintes
Les enceintes ont une impédance nominale (souvent 4, 8 ou 16 Ω). Mais attention : cette valeur est une moyenne. L'impédance réelle varie avec la fréquence. Un haut-parleur de 8 Ω peut descendre à 6 Ω à certaines fréquences et monter à 40 Ω à d'autres.
Si vous branchez une enceinte de 4 Ω sur un ampli conçu pour 8 Ω, l'ampli va délivrer plus de courant que prévu. Résultat : échauffement, distorsion, et parfois destruction. J'ai grillé un ampli comme ça il y a dix ans en branchant deux enceintes en parallèle (4 Ω équivalent) sur une sortie 8 Ω. Leçon : vérifiez toujours l'impédance minimale que votre ampli peut supporter.
Pour les câbles, l'impédance caractéristique est cruciale en haute fréquence (RF). Un câble coaxial de 50 Ω ou 75 Ω doit être adapté à l'impédance de sortie de l'émetteur et à l'impédance d'entrée du récepteur. Sinon, vous avez des réflexions et des pertes de signal.
En alimentation : le transformateur
Quand vous choisissez un transformateur 230V 24V, l'impédance de sortie détermine la chute de tension sous charge. Un transformateur avec une impédance trop élevée verra sa tension chuter quand vous tirez du courant. Pour les applications sensibles (comme l'audio ou les instruments de mesure), il faut un transformateur à faible impédance de sortie.
J'ai un ami qui a installé un système de sonorisation avec un transformateur d'éclairage. Résultat : une chute de tension de 5V à pleine puissance, et un son qui s'écroulait. Il a dû remplacer par un modèle avec une impédance de sortie de 0,5 Ω au lieu de 2 Ω. Le changement était radical.
Impédance et analyse fréquentielle
L'analyse fréquentielle est l'outil roi pour comprendre l'impédance d'un circuit. En traçant l'impédance en fonction de la fréquence, vous voyez immédiatement comment le circuit se comporte.
La fréquence de résonance
Dans un circuit RLC série, il existe une fréquence où XL = XC. À ce moment, la réactance totale est nulle, et l'impédance est minimale (égale à R). C'est la fréquence de résonance :
f0 = 1 / (2π√(LC))
À cette fréquence, le circuit est purement résistif. C'est le principe des filtres passe-bande et des circuits d'accord. Un exemple classique : les radios FM utilisent des circuits RLC pour filtrer une fréquence spécifique (par exemple 100 MHz) et rejeter les autres.
Pour un circuit RLC parallèle, c'est l'inverse : à la résonance, l'impédance est maximale. C'est utilisé dans les circuits de rejet (filtres coupe-bande).
Le diagramme de Bode
Le diagramme de Bode est une représentation graphique de l'impédance (en dB) et du déphasage en fonction de la fréquence. Il permet de visualiser rapidement le comportement d'un circuit. Un filtre passe-bas, par exemple, aura une impédance qui chute à partir de la fréquence de coupure.
Quand j'ai commencé à utiliser des analyseurs de spectre, j'ai passé des heures à tracer des diagrammes de Bode pour des filtres audio. C'est fastidieux, mais ça permet de détecter des anomalies que le calcul seul ne montre pas. Par exemple, une inductance avec une résistance parasite trop élevée peut dégrader le facteur de qualité (Q) du filtre.
L'adaptation d'impédance
L'adaptation d'impédance est cruciale pour maximiser le transfert de puissance. La règle d'or : pour un transfert maximal, l'impédance de la source doit être égale à l'impédance de la charge. C'est valable en audio, en RF, et même dans les lignes de transmission.
En pratique, si vous connectez une source de 600 Ω à une charge de 600 Ω, vous transférez la puissance maximale. Si la charge est de 10 kΩ, vous perdez en puissance mais gagnez en tension. Si la charge est de 100 Ω, vous perdez en tension mais gagnez en courant. Tout est question de compromis.
J'ai vu des installations où l'adaptation était négligée, avec des pertes de signal de 50% ou plus. Un simple transformateur d'adaptation (comme ceux utilisés en audio pour passer de 600 Ω à 10 kΩ) peut résoudre le problème.
Ce qu'il faut retenir sur l'impédance
L'impédance n'est pas une notion abstraite réservée aux ingénieurs. C'est un outil pratique pour comprendre, concevoir et dépanner des circuits en courant alternatif. Que vous travailliez sur un système audio, une alimentation, ou un circuit de communication, la maîtrise de l'impédance vous permettra d'éviter des erreurs coûteuses.
Les points clés à garder en tête :
- L'impédance combine résistance et réactance (inductive et capacitive).
- Elle varie avec la fréquence, ce qui la rend plus complexe que la simple résistance.
- La loi d'Ohm s'applique toujours, mais avec Z et en tenant compte du déphasage.
- L'adaptation d'impédance est essentielle pour un transfert de puissance optimal.
- L'analyse fréquentielle (diagramme de Bode) est votre meilleur allié pour visualiser le comportement d'un circuit.
Ma recommandation concrète : si vous travaillez sur un projet électronique, investissez dans un bon analyseur d'impédance ou un multimètre capable de mesurer L, C et R. Et surtout, prenez le temps de simuler vos circuits avec un logiciel comme LTSpice avant de les réaliser. Vous économiserez du temps, de l'argent, et beaucoup de frustration.
Alors, la prochaine fois que vous brancherez une enceinte, un capteur, ou un transformateur, pensez à l'impédance. Elle est là, silencieuse, mais elle décide de tout.
Questions fréquentes
Quelle est la différence entre impédance et résistance ?
La résistance (R) est une valeur fixe qui s'oppose au passage du courant continu. L'impédance (Z) est une valeur complexe qui inclut la résistance et la réactance (inductive et capacitive). Elle s'applique au courant alternatif et varie avec la fréquence du signal. En continu, l'impédance se réduit à la résistance.
Comment mesurer l'impédance d'un circuit ?
On utilise un impédancemètre ou un multimètre capable de mesurer L, C et R. Pour une mesure précise, il faut appliquer un signal sinusoïdal à une fréquence donnée et mesurer la tension et le courant, puis calculer Z = U / I. Les analyseurs de réseau vectoriels (VNA) sont utilisés pour les hautes fréquences. Pour un simple composant, un pont RLC fait l'affaire.
Pourquoi l'impédance des enceintes est-elle importante ?
L'impédance d'une enceinte détermine la quantité de courant que l'ampli doit fournir. Une enceinte de 4 Ω demande deux fois plus de courant qu'une enceinte de 8 Ω à puissance égale. Si l'ampli n'est pas conçu pour cette impédance, il peut surchauffer, produire de la distorsion, ou griller. Il faut toujours vérifier la compatibilité entre l'impédance nominale de l'enceinte et l'impédance minimale supportée par l'ampli.
Qu'est-ce que l'impédance caractéristique d'un câble ?
L'impédance caractéristique (Z0) est l'impédance qu'un câble présente à une onde électromagnétique se propageant le long de lui. Elle dépend de la géométrie et des matériaux du câble. Pour éviter les réflexions et les pertes, l'impédance de la source, du câble et de la charge doivent être identiques (par exemple, 50 Ω pour les câbles coaxiaux RF, 75 Ω pour la vidéo).
Comment calculer l'impédance d'un circuit RLC série ?
La formule est Z = √(R² + (XL - XC)²), où XL = 2πfL et XC = 1/(2πfC). Le déphasage se calcule par φ = arctan((XL - XC) / R). À la fréquence de résonance (f0 = 1/(2π√(LC))), XL = XC, donc Z = R et φ = 0.
